GEA Hilge TP
Einstufige normalsaugende Kreiselpumpen für Standardanwendungen
Schnelle und einfache Auswahl durch standardisierten Baukasten
Die TP ist die ideale Pumpe für Standardanwendungen mit geringer Komplexität – ohne Kompromisse bei der Qualität.
Die Kreiselpumpe GEA Hilge TP wurde für das hygienische Förden von anspruchsvollen Medien konzipiert. Das Spiralkanalgehäuse sorgt durch die geringen Strömungsgeschwindigkeiten für einen äußerst produktschonenden Transport.
Das Spiralkanalgehäuse der GEA Hilge TP wird aus tiefgezogenem CrNiMo-Walzstahl gefertigt. Dieses Material weist eine hervorragende Oberflächengüte auf, die für eine optimale Reinigung in CIP-/SIP-Prozessen von grundlegender Bedeutung ist und Prozesssicherheit garantiert. Die Produktreihe der GEA Hilge TP Pumpen ist EHEDG zertifiziert.
Leistungsmerkmale und Vorteile
- Stabiles Design für Betriebsdrücke bis 16 bar
- Geringer NPSH-Wert vermeidet eine frühe Kavitation in der Pumpe
- Energieeffizienter Betrieb durch betriebspunktgenaue Auslegung und der Optimierung von Drehzahl oder Abdrehen des Laufrades
Geeignet auch für ATEX-Bereiche
Für Anwendungen in explosionsgefährdeten Bereichen steht die TP mit entsprechenden Motoren und der EG-Konformitätserklärung nach der ATEX-Richtlinie 2014/34/EU zur Verfügung und kann in der Gerätekategorie 2 und 3 eingesetzt werden.
Servicefreundliches Konzept durch schnellen und einfachen Wechsel von Verschleißteilen
Durch den modularen Aufbau der TP Baureihe mit nur zwei Dichtungsgrößen bei 11 Baugrößen ist eine günstige Ersatzteilhaltung ein großer Vorteil für die Kunden.
Die standardisierten Verschleißteile der TP-Baureihe finden auch in der selbstansaugenden Baureihe TPS Verwendung und reduzieren dadurch die Bevorratung von Ersatzteilen.
Kommt es zum Motortausch, ist ein einfacher und kostengünstiger Wechsel durch die Verwendung von IEC Normmotoren mit ausbalancierter Klemmwelle möglich.

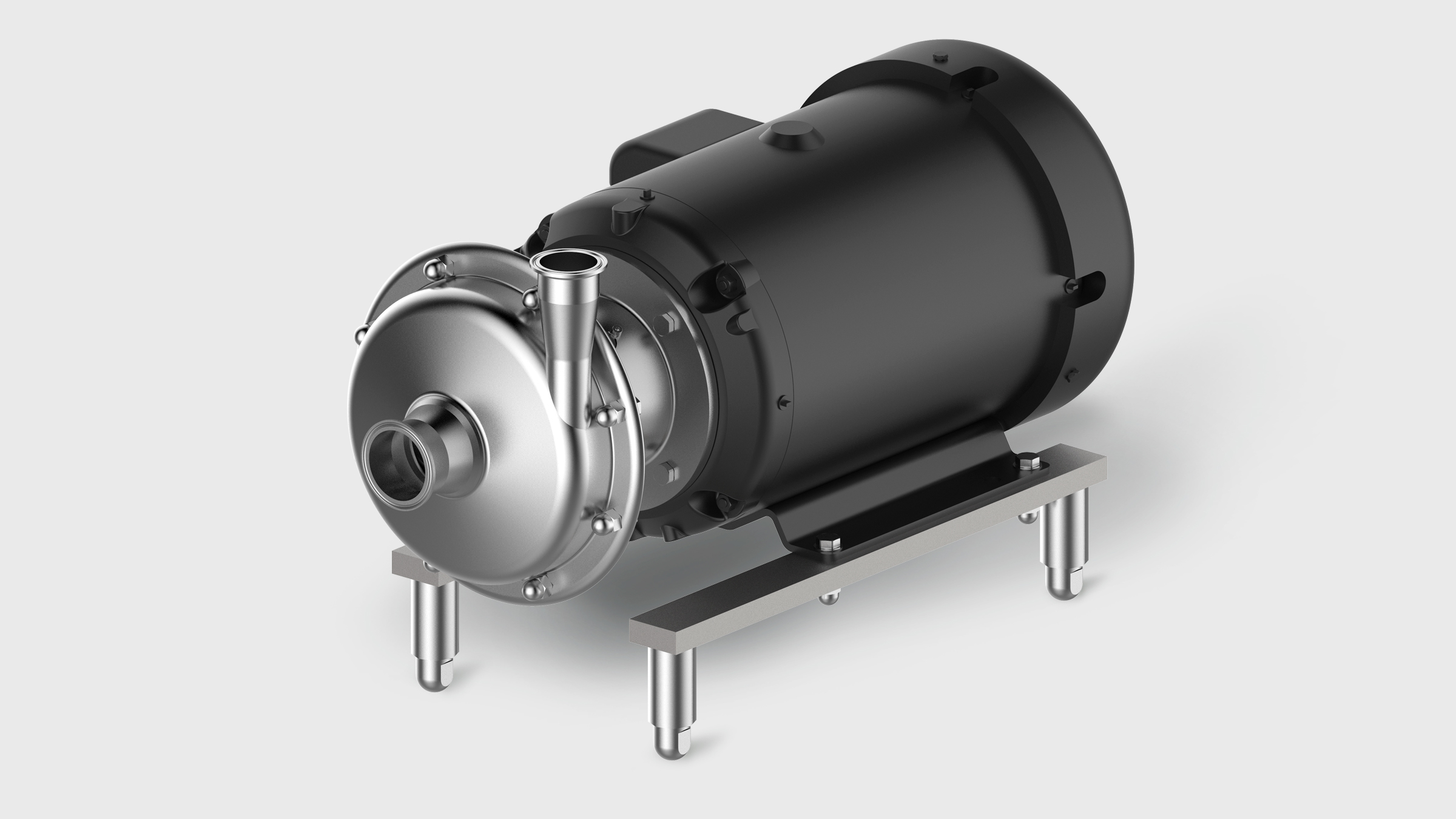

GEA Hilge TP 3050 Super
Technische Daten
| GEA Hilge TP | 50 Hz | 60 Hz |
|---|---|---|
| Förderstrom | 220 m³/h | 240 m³/h |
| Förderhöhe | 90 m | 130 m |
| Medientemperatur | 140 °C | |
| Betriebsdruck | 16 bar | |
Unterschiedliche Anwendungsbereiche
Die Produktreihe GEA Hilge TP wurde für eine Vielzahl von Anwendungen entwickelt:
Getränke:
- Bier (einschl. Würze, Maische, Hefe)
- Alkoholische Getränke
- Alkoholfreie Getränke
- Wasser
- CIP
Milchprodukte:
- Milch
- Sahne
- Joghurt
- Molke
- Salzlake
- CIP
Lebensmittel:
- Aromen
- Proteine
- Flüssige Lebensmittel
- Öle
- CIP
GEA Hilge TP – Leistungskurven
Abdichtung der GEA Hilge TP Kreiselpumpen gemäß EHEDG-Standards
Die Elastomerdichtung sind gemäß den EHEDG-Standards ausgeführt. Die spezielle Form der Nut ermöglicht es, dass die Dichtung immer zuverlässig an Ort und Stelle bleibt. Die Form der Nut basiert auf einer FEM-Berechnung. Durch den metallischen Anschlag wird die Dichtung nur statisch definiert verformt und dichtet den Produktraum spalt- und totraumfrei ab.
Passende Gleitringdichtungen für die unterschiedlichsten Fördermedien
- Einfachwirkende Gleitringdichtungen in Sterilausführung
- Einfachwirkende, gespülte Gleitringdichtung (Quench)
- Doppeltwirkende Gleitringdichtungen
- Standard-Werkstoffpaarung Kohle/SiC oder SiC/SiC
- Standardmaterial der O-Ring-Dichtungen: EPDM oder FKM
- Weitere Ausführungen und Werkstoffpaarungen sind auf Anfrage lieferbar
- Gleitringdichtung von vorne austauschbar
- Nur zwei Gleitringdichtungsgrößen für die gesamte Pumpenbaureihe
