Pumpen und Reinigen mit nur einer Pumpe
GEA Hilge NOVATWIN und GEA Hilge NOVATWIN+
The GEA Hilge NOVATWIN twin screw pump range allows production and CIP operation with one pump. It fulfills the highest hygienic requirements and ensures reliable production based on a proven twin screw pump design.
GEA Hilge NOVATWIN+ ist eine neue flexible Schraubenspindelpumpen-Serie der GEA VARIPUMP Linie.
Die optimale Pumpe für Ihre Anwendung
Die GEA Hilge NOVATWIN-Serie ermöglicht Produktions- und Reinigungsvorgänge mit nur einer Pumpe und bietet variable Drehzahlen von bis zu 3000 U/min. Durch ihre selbstansaugende Eigenschaft (bis zu 8 m) können weitere Anwendungsbereiche bedient werden.
Das 3-A zertifizierte Pumpendesign stellt eine schonende Produktförderung fast ohne Pulsation sicher, sodass die Pumpe insbesondere für große und empfindliche Feststoffe geeignet ist.
Der Systemdruck von 30 bar erlaubt zudem einen Einsatz bei Hochdruckanwendungen.
Vielseitige Kombinationen
Das Pumpengehäuse kann mit verschiedenen gehärteten Schraubenspindeln ausgestattet werden. Reversible Durchflussrichtung sowie flexible Anschlusspositionen sind individuell auf Kundenanfrage möglich. So lässt sich die NOVATWIN-Serie an verschiedene Anwendungen, Medien und Betriebsbedingungen anpassen.
Wellendichtungen
Damit ein Einsatz bei verschiedenen Anwendungen und Medien möglich ist, sind GEA Hilge NOVATWIN Pumpen mit einfachwirkenden oder doppeltwirkenden Gleitringdichtungen erhältlich.
Die Gleitringdichtungen sind innenliegende Dichtungen, die in der optimalen Position in der Pumpe angeordnet sind, um eine hervorragende Schmierung und Kühlung zu gewährleisten. Sie erfüllen auch die Kriterien des Hygienic Design in CIP- und SIP-Prozessen.
Durch eine umfangreiche Auswahl an Dichtungsmaterialien ist eine optimale Anpassung an das jeweilige Medium möglich. Standardmaterialien sind Siliziumkarbid/ Siliziumkarbid mit EPDM-Elastomeren (FDA-konform).
Anschlüsse
- Sterilflansche nach DIN 11864-2/DIN 11853-2
- Gewinde nach DIN 11851
- Klemmverbindungen nach DIN 32676
- Sterilgewinde nach DIN 11864-1/DIN 11853-1
- Weitere Anschlüsse auf Anfrage, u. a. SMS, RJT, IDF, usw. sowie spezielle sterile Gewinde und Flansche
Varianten
- Mit freiem Wellenende
- Mit Getriebe- oder Standardmotor und Kupplung auf Edelstahl-Grundrahmen
- Motor mit Edelstahlverkleidung
- Auf Fahrgestell
Ressourceneffiziente Lösung
Die Hochleistungs-Schraubenspindelpumpe NOVATWIN+ wurde mit dem Add Better Label* ausgezeichnet.
Mit dem neuen Design der NOVATWIN+ konnte das Volumen vergrößert werden, so dass in 2/3 aller Fälle eine kleinere Baugröße verwendet werden kann, die durch ihren höheren Wirkungsgrad durchschnittlich 13% Energie einspart.
*Das Add Better Label bezieht sich auf das Serienprodukt GEA Hilge NOVATWIN+, eingeführt im Juli 2023. Der Vergleich bezieht sich auf das Vorgängermodell, GEA Hilge NOVATWIN.
Zugehörige Videos
Add Better Label for GEA Hilge NOVATWIN+ : Resource efficient pumping with the redesigned twin screw pump
The Pulse of Global Manufacturing
The Pulse of Koszalin - Hygienic Pumps Customer Event in the Factory of the Future
Einsatzgebiete
GEA Hilge NOVATWIN Pumpen sind für eine Vielzahl von Anwendungsbereichen geeignet, z. B.:
Molkereiprodukte
- Frischkäse
- Butter
- Joghurt
- Sauerrahm
- Eiscreme
- Zuckerlösung
- Schokolade
- Soßen
- Suppen
- Mayonnaise
- Pasten
- Öle und Fette
- Salatzubereitungen
- Tiernahrung
Getränke
- Smoothies
- Saftkonzentrate
- Mischgetränke
- Brauereihefe
- Neutraceuticals
- Blutprodukte
- Impfstoffe
- Enzyme
- Zellkulturen
Körperpflege und Reinigungsmittel
- Kosmetik
- Körper- und Hautpflege
- Textilpflege
- Haushaltsreiniger
Zusätzliche Optionen
Beheizbares Gehäuse
Diese Option ermöglicht es, die Pumpenkammer abhängig von den Temperaturanforderungen des Fördermediums zu beheizen oder zu kühlen.
Gehärtetes Pumpengehäuse
Bei abrasiven Medien können die Schraubenspindeln und auch zusätzlich das Pumpengehäuse gehärtet werden, um die Lebensdauer der Pumpe zu erhöhen.
Programmübersicht
| Baugröße | NOVATWIN 10 / 15 | NOVATWIN+ 10 | NOVATWIN 20 / 25 | NOVATWIN 20 / 25 | NOVATWIN 30 / 35 | NOVATWIN 30 / 35 | NOVATWIN 40 / 45 | NOVATWIN 40 / 45 | NOVATWIN 50 / 55 | NOVATWIN 60 / 65 |
|---|---|---|---|---|---|---|---|---|---|---|
| Max. Strömungsrate (m³/h) Produkt | 12 | 15 | 30 | 50 | 65 | 107 | 125 | 210 | 215 | 310 |
| Max. Strömungsrate (m³/h) CIP | 20 | 20 | 50 | 80 | 115 | 180 | 160 | 330 | 215 | 310 |
| Max. Differenzdruck (bar) | 16 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Max. Drehzahl (U/Min) Produkt | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 | 1760 |
| Max. Drehzahl (U/Min) CIP | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 | 3.000 | 2850 | 2.400 | 2000 |
| Standardanschluss Nennweite (mm) | 50 | 50 | 65 | 65 | 80 | 80 | 100 | 100 | 125 | 150 |
| Max. Feststoffgröße (mm) | 17/25 | 17 | 25/33 | 25/33 | 31/43 | 31/43 | 38/53 | 38/53 | 46/62 | 55/74 |
Mit dem neuen Design für NOVATWIN+ wurde das Volumen vergrößert, so dass in 2/3 aller Fälle eine kleinere Größe verwendet werden kann, was eine Materialeinsparung von bis zu 23 % bedeutet.

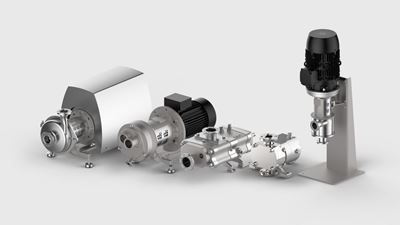

GEA Hilge sterile Pharmapumpen
