Steuer- und Rückmeldesysteme
Steuerkopf T.VIS® M-20
Einfach zu installieren, sicher in der Anwendung: Der neue Steuerkopf GEA T.VIS® M-20 sichert dem Anwender gänzlich neue Vorteile bei der automatischen Kommissionierung.
Übersicht
Die ideale Lösung für die Mehrzahl aller Einsatzgebiete mit max. 2 Rückmeldungen und 1–3 Pilotventilen.
Für alle GEA Hygienische Scheibenventile
Für alle GEA VARIVENT® Ventile *
Für alle GEA ASEPTOMAG® und GEA D-tec® Ventile *
(* außer liftüberwachten Ventilen)
Merkmale
- Bewährte Gehäusetechnik
- Standardmäßig höchste Schutzart
- Hohe Vibrations und Schockfestigkeit
- Individuelle Anschlusstechnik
- Selbstlernende Initialisierung
- Extrem einfache Inbetriebnahme
- Parameter voreinstellbar
- Standardisierte T.VIS Visualisierung mit Diagnosefunktionalität

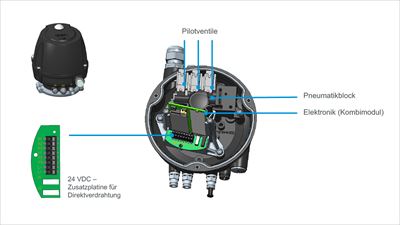

Aufbau
Der T.VIS® M-20 ist mit einer zuverlässigen und robusten Steuerungselektronik ausgestattet, welche über die bereits im T.VIS® A-15 bewährte Wegmessung als On-bord Version verfügt. Die kundenseitig notwendige Verkabelung zur Steuerungsebene wird je nach Anforderung über von außen zugängliche M12 Steckverbindungen oder durch direkte Verdrahtung auf innenliegende Federzugklemmen realisiert. Über DIP Schalter können Parameter voreingestellt werden, sodass die eigentliche Inbetriebnahme keiner weiteren Bedienung oder Konfiguration mehr bedarf. Mittels einer innenliegenden Reset Taste kann die Elektronik nach einem Ventilservice wieder in den Auslieferungszustand versetzt werden, sodass ein neuer Selsbtlernvorgang bei Wiederinbetriebnahme automatisch erfolgt. Zum Schutz der eingebauten Pilotventile ist ein austauschbarer Filter im Zuluftanschluss vorgesehen.
Einstellungen
Parameter wie Toleranzen, Farbumschaltung oder Luftunterstützung können über integrierte DIP-Schalter angepasst werden. Der eigentliche Initialisierungsvorgang läuft automatisch ab. Hierfür ist nur eine abgeschlossene Anbindung des Kopfes an die Betriebsmittel Luft und Elektrik erforderlich. Weitere Hilfsmittel werden nicht benötigt.
NOT Funktion
Optional kann ohne zusätzlichen Steuerungsaufwand eine NOT -Funktion im Steuerkopf integriert werden. Hierbei erfolgt eine automatische Luftunterstützung des Federraums im Antrieb, um die Zuhaltekraft des Ventils zu erhöhen.
Technische Daten der Standardversion
| Position | ||
| Positionserfassung | Wegmesssystem | |
| Gehäusewerkstoff | PA12/L | |
| Umgebungstemperatur | -20 bis +55 °C | |
| Steuerluft | Druckbereich | 2 bis 8 bar |
| Standard | gemäß ISO 8573-1:2010 | |
| Norm | Qualitätsklasse 6 | |
| Wassergehalt | Qualitätsklasse 4 | |
| Ölgehalt | Qualitätsklasse 3 | |
| Abmessungen der Luftanschlüsse | Metrisch 6/4 mm, Zoll 6,35/4,31 mm (¼") | |
| Schutzart | IP69k | |
| Schalldruckpegel über Abluftdrossel | Max. 72 dB | |
| Visualisierung | LED (grün, gelb, rot) | |
