Aseptomag® Ventilserie
Regelventile Aseptomag® RV
Aseptomag® Regelventile werden in aseptischen Prozessanlagen für die exakte Einstellung und Steuerung von Parametern wie Fluss, Druck, Temperatur oder Füllstand eingesetzt.

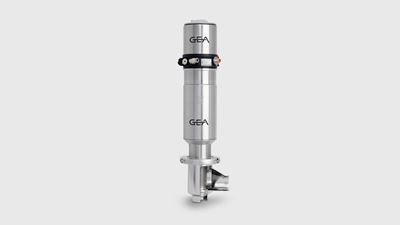

Regelventil Aseptomag® RV – Standardausführung
Hauptkomponenten
Gehäuse
Gehäuse für Regelventile sind mit zwei oder drei Anschlüssen verfügbar. Die Ventile werden standardmäßig mit herkömmlichen Stumpfnähten hergestellt. Verschiedene Anschlussgrößen sowie verschiedene aseptische Leitungsanbindungen sind auf Anfrage erhältlich.
Innenteil
Das Innenteil ist mit oder ohne aufgeschrumpfte oder verschraubte Ventilsitzdichtung verfügbar. Abgesehen vom Standard-Dichtungsmaterial Tefasep® stehen auch andere Materialoptionen wie PTFE und EPDM zur Verfügung. Der Regelkegel ist standardmäßig als gleichprozentig ausgelegt.
Antrieb
Die Standardausführung des pneumatischen Antriebs ist als federschließend/luftöffnend (NC) konzipiert. Alternativ dazu ist die Option luftschließend/federöffnend (NO) erhältlich.
Klemmverbindung
Dank seiner soliden Konstruktion ermöglicht die GEA Klemmverbindung einen druckstabilen und sicheren Anschluss an die Hauptkomponenten. Das spezielle Design mit drei Komponenten ermöglicht eine servicefreundliche Handhabung des Bauteils auch bei beengten Platzverhältnissen.
Positionierer / Prozessregler
Aseptische Regelventile sind normalerweise mit einem geschlossenen zentralisierten Positionierer (GRZ) ausgestattet, der mit einem speziell dazu konzipierten Adapter direkt auf die Oberseite des Ventils montiert wird. Je nach Prozessanforderungen ist es auch möglich, stattdessen einen Prozessregler zu verwenden. Andere Regeloptionen sind auf Anfrage erhältlich.
Technische Daten der Standardausführung
| Element | Wert |
| Nenndruck | 10 bar |
| Schließdruck | 5 - 6 bar (abhängig von der Ventilgröße) |
| Steuerluftdruck | 6 bar |
| Hermetisches Dichtungselement | Edelstahlbälge |
| Material der Ventilsitzdichtung | Tefasep® |
| Gehäusedichtung | Silikon |
| Regelkegel | Gleichprozentig |
| Oberflächenqualität im Produktbereich | Ra≤ 0,8 |
| Werkstoff im Produktbereich | AISI 316L / AISI 316Ti |
| Max. Betriebstemperatur | 150 °C (302 °F) |
| Max. Sterilisationstemperatur | 160 °C (320 °F) für max. 30 Min. |
Aseptomag® Ventilserie
Aseptomag® Ventiltechnologie

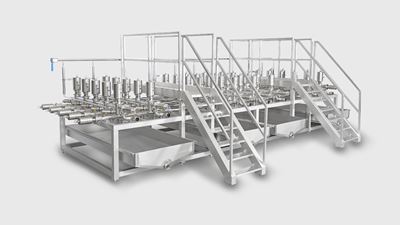

Doppelkammerventil Aseptomag® DK – Ventilmatrix
Aseptische Faltenbalgventile zeichnen sich durch ihre kompromisslose hermetische Abdichtung des Ventilschafts aus, wodurch Kontaminationsrisiken minimiert und Detektionsmöglichkeiten maximiert werden. Die Aseptomag® Ventilserie ist in Bezug auf aseptische Prozesse gleichwertig zur hygienischen VARIVENT® Ventilserie und bietet sämtliche Optionen, von Absperr- und Bodensitzventilen bis zu vermischungssicheren und Probenahmeventilen. Die Ventile erfüllen die höchsten erforderlichen Hygienestandards, wie die EHEDG und 3-A Standards. Dank ihrer modularen Struktur kann die Aseptomag® Ventilserie auch mit individuellen Ventillösungen nach Kundenbedarf an spezielle Prozessanforderungen angepasst werden (höhere Schließdrücke, Sondermaterialien, spezielles Design usw.). Die Aseptomag® Ventile können mit T.VIS® Steuerköpfen ausgestattet und daher nahtlos in eine automatisierte Prozessanlage integriert werden.
Aseptische Anwendungen
Für aseptische Prozesse wurden die folgenden Bereiche berücksichtigt: Produktsterilisation, Förderung und Aufrechterhaltung der Sterilität sowie Abfüllung unter sterilen Bedingungen. Aseptische Prozesse ergeben qualitativ hochwertigere Produkte und/oder längere Haltbarkeit, produziert für bestimmte Verbrauchergruppen. Neben den klassischen UHT-Milchprodukten zählen auch medizinische Ernährung, Babynahrung, aseptisch hergestellte Getränke und Anwendungen im Bereich der Biotechnologie zu dieser Hygieneklasse.
Aseptomag® auf einen Blick
- Hermetische Abdichtung durch Edelstahlbälge
- Kompromisslose Detektionsmöglichkeiten
- Höchster aseptischer Standard
- Einfache und sichere Wartung
Nennweite *
| Ventiltyp | Metrisch | Außendurchmesser Zoll |
| Absperrventile Aseptomag® AV | DN 15 – DN 150 | 0,75” – 6” |
| Absperrventile Aseptomag® AVBS | DN 15 – DN 150 | 0,75” – 6” |
| Umschaltventile Aseptomag® UV | DN 15 – DN 100 | 0,75” – 4” |
| Abfüllventile Aseptomag® AF | DN 25 – DN 100 | 1” – 4” |
| Regelventile Aseptomag® RV | DN 15 – DN 100 | 0,75” – 4” |
| Regelventile Aseptomag® RVIN | DN 25 – DN 65 | 1” – 2,5” |
| Gegendruckventil Aseptomag® GD | DN 15 – DN 150 | 0,75” – 6” |
| Absperrventile Aseptomag® AMV | DN 06 – DN 10 | 0,25” – 0,5” |
| Leckageventile Aseptomag® LV | DN 40 – DN 100 | 1,5” – 4” |
| Leckageventile Aseptomag® DT | DN 40 – DN 100 | 1,5” – 4” |
| Leckageventile Aseptomag® ADV | DN 25 – DN 100 | 1” – 4” |
| Doppelkammerventile Aseptomag® DK | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® DKBS | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® DDK | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® AXV | DN 25 – DN 150 | 1” – 6” |
| Probenahmeventile Aseptomag® PV | DN 10 – DN 15 | 0,5” – 0,75” |
| Dampfeinlassventile Aseptomag® DE | DN 25 – DN 40 | 1” – 1,5” |
| * Zusätzliche Ventilgrößen und Anschlussstandards (z. B. ISO) auf Anfrage erhältlich | ||
