D-tec® Ventilserie

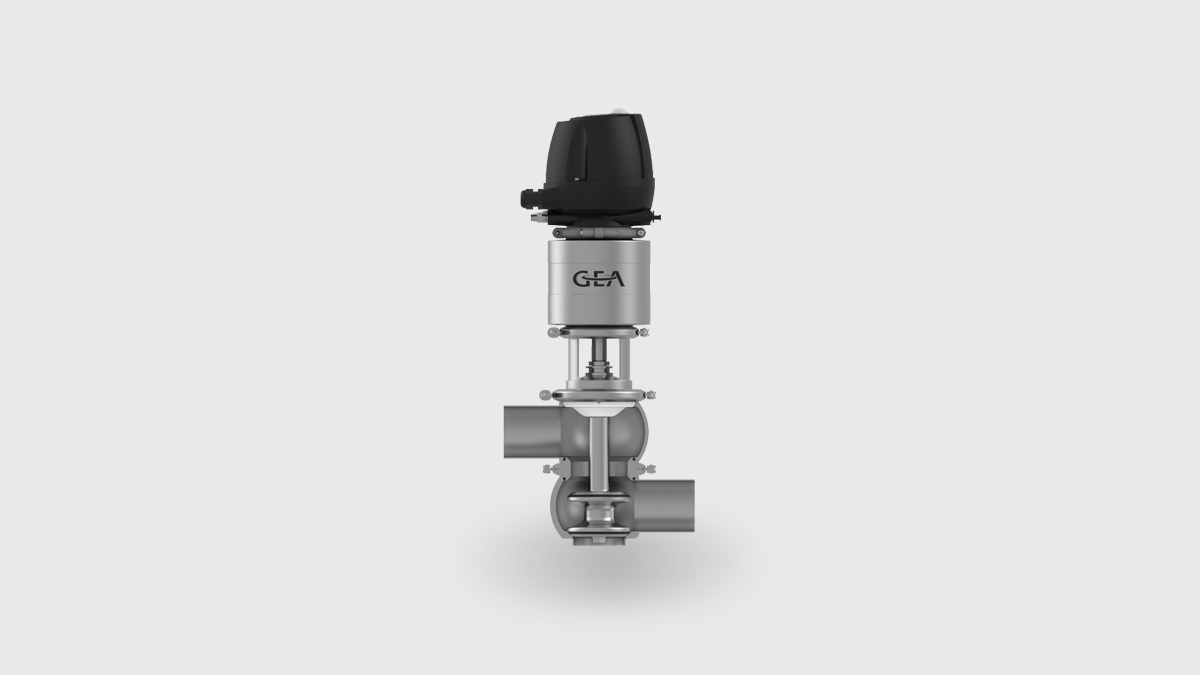

Umschaltventile D-tec® W/DV
D-tec® Umschaltventile werden als Abzweigfunktionen in Prozessanlagen verwendet. Die Ventile eignen sich optimal für UltraClean-Anwendungen, können jedoch auch für aseptische Prozesse verwendet werden.
Hauptkomponenten
Gehäuse
Die Höhe des totraumfreien Gehäuses entspricht genau dem Durchmesser der Anschlussleitung und vermeidet somit Dome und Sümpfe. Zahlreiche Gehäusekombinationen mit lösbaren oder geschweißten Ventilsitzen sind verfügbar.
Innenteil
Die hermetisch dichtende D-tec® Schaftmembran ist das Kernelement eines D-tec® Ventils. Sie zeichnet sich durch eine sehr lange Einsatzdauer, hohe Dimensionsstabilität mit Temperaturbeständigkeit und Reinigungsmöglichkeit aus. D-tec® Absperrventile können mit einer weich dichtenden (d. h. EPDM) oder hart dichtenden (TEFASEP® Gold) Ventilsitzdichtung ausgerüstet werden.
Antrieb
Die Größe des auf Grundlage der Prozess- und Installationsanforderungen ausgewählten Antriebs trägt zu einem niedrigen Luft- und Energieverbrauch bei. In Abhängig vom Ventilbetrieb sind verschiedene Antriebsoptionen verfügbar und das Ventil kann ideal an die Kundenanforderungen angepasst werden. Der Antrieb enthält eine Schnittstelle zur Montage eines T.VIS® Steuerkopfes und die interne Luftzufuhr reduziert das Risiko von Ausfällen bei externen Schläuchen.
Laterne
Die Laterne verbindet den Antrieb und die produktberührten Teile und schützt somit das System gleichzeitig vor der Wärmeübertragung zwischen diesen beiden Ventilschnittstellen. Die Laterne hat eine wichtige Stütz- und Klemmfunktion für die D-tec® Schaftmembran und ist außerdem für eine sichere und einfache visuelle Erkennung von Leckagen ausgelegt.
Steuer- und Rückmeldesystem
D-tec® Umschaltventile können mit den T.VIS® Steuerköpfen M-15 und A-15 ausgerüstet werden. Diese ermöglichen eine nahtlose Integration der Ventile in eine automatisierte Prozessanlage.
Technische Daten der Standardausführung – weich dichtend
| Element | Wert |
| Nenndruck | 6 bar |
| Schließdruck | 5 bar |
| Steuerluftdruck | 6 bar |
| Hermetisches Dichtungselement | D-tec® Membran |
| Material der Ventilsitzdichtung | EPDM |
| Oberflächenqualität im Produktbereich | Ra ≤ 0,8 |
| Werkstoff im Produktbereich | AISI 316L |
| Max. Betriebstemperatur | + 135 °C |
| Max. Sterilisationstemperatur | + 150° für 30 Min. |
Technische Daten der Standardausführung – hart dichtend
| Position | Wert |
| Nenndruck | 6 bar |
| Schließdruck | 5 bar |
| Steuerluftdruck | 6 bar |
| Hermetisches Dichtungselement | D-tec® Membran |
| Material der Ventilsitzdichtung | TEFASEP® Gold |
| Oberflächenqualität im Produktbereich | Ra ≤ 0,8 |
| Werkstoff im Produktbereich | AISI 316L |
| Max. Betriebstemperatur | + 150 °C |
| Max. Sterilisationstemperatur | + 160° für 30 Min. |
D-tec® Ventilserie
D-tec® Ventiltechnologie

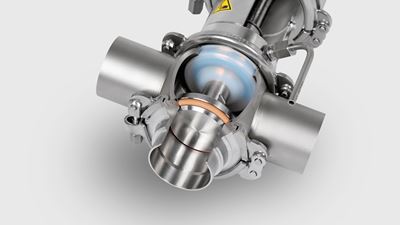

Absperrventil D-tec® N/DV – hartdichtend mit TEFASEP® gold
Dank der hermetisch dichtenden Schaftmembran tragen D-tec® Ventile zu einer höheren Produktqualität und längeren Produkthaltbarkeit bei, wie sehr oft bei UltraClean-Anwendungen gefordert. Die innovative Verbindung zwischen Ventilschaft und Schaftmembran minimiert die mechanische Belastung der Membran während der Umschaltvorgänge. Die D-tec® Schaftmembran setzt Maßstäbe für die Lebensdauer bei bewährter Temperaturbeständigkeit und Reinigungsmöglichkeit.
Die D-tec® Ventilreihe basiert auf dem VARIVENT® Portfolio und bietet demnach viele Vorteile – d. h. eine hohe Flexibilität bei der Ventilkonfiguration. Das Ergebnis: Wirtschaftliche Effizienz für den Systembetreiber und optimierte Lagerhaltung dank reduzierter Teilevielfalt bei bewährter Qualität.
All unsere D-tec® Ventile können mit T.VIS® Steuerköpfen ausgerüstet werden. Sie integrieren und kombinieren unsere Ventile in die automatisierte Prozessanlage.
UltraClean-Anwendungen
Der relevanteste Produktparameter für UltraClean-Anwendungen ist die Haltbarkeit. Diese wird hauptsächlich durch den pH-Wert und den aw-Wert des Produkts bestimmt. Darüber hinaus müssen sensorische Eigenschaften sowie die logistische Vertriebskette berücksichtigt werden. Einer der Vorteile der UltraClean-Prozesse ist die reduzierte Menge an Konservierungsmitteln zur Beibehaltung der Haltbarkeit eines Produkts.
Anwendungsbeispiele
- Brauindustrie – Bier und Biermischgetränke (z. B. Reinhefezucht und Anschluss von sterilen Tanks und Abfüllmaschinen nach der Sterilisierung)
- Getränkeindustrie – Mischgetränke auf Wasserbasis (z. B. Erfrischungsgetränke, Fruchtsäfte und Fruchtgetränke, Konzentrate, Getränke mit Fruchtfleisch)
- Milchindustrie – Milchprodukte und milchsäuregegärte Produkte (z. B. ESL-Milch, Dessertprodukte, kristallisierende Produkte wie Laktose)
- Lebensmittel- und Getränkeindustrie – Saucen und Delikatessen (z. B. Herstellung von Inhaltsstoffen auf Fruchtbasis einschl. Feststoffen wie Nüsse)
D-tec® auf einen Blick
- Hermetische Abdichtung durch Schaftmembran – ideal für UltraClean-Anwendungen
- Die innovative Verbindung zwischen Ventilschaft und Membran minimiert die mechanische Belastung der Membran während der Umschaltvorgänge
- Integrierte Verdrehsicherung des Antriebs und Ventileinsatzes
- Hohe Betriebssicherheit aufgrund einer zuverlässigen Leckageerkennung bei beschädigter Membran
- Wartungsfreundliches Design ermöglicht reduzierte Stillstandszeiten der Anlage
- Modulares Prinzip ermöglicht einfache Umstellung, z. B. von hart auf weich dichtend
- Reduzierter Einsatz von Luftschläuchen durch in interne Luftzufuhr
- Basierend auf unserer bewährten VARIVENT® Philosophie
Übersicht
| Ventiltyp | Metrisch | Außendurchmesser Zoll |
| Absperrventil D-tec® N/DV | DN 25 – DN 100 | 1“ – 4“ |
| Umschaltventile D-tec® W/DV | DN 25 – DN 100 | 1“ – 4“ |
| Regelventile D-tec® P/DV | DN 40 – DN 100 | 1,5“ – 4“ |
| Tankbodenventile D-tec® N/DV | DN 25 – DN 100 | 1“ – 4“ |
| Doppelkammerventile D-tec® D/DV | DN 40 – DN 100 | 1,5“ – 4“ |
Downloads
Verwandte Produkte
Absperrventile D-tec® N/DV
Die Absperrventile der Ventilreihe D-tec® zeichnen sich durch ihre hermetisch dichtende Stangenmembran aus.
Regelventile D-tec® P/DV
Die Regelventile der Ventilreihe D-tec® zeichnen sich durch ihre hermetisch dichtende Stangenmembran aus.
Tankbodenventile D-tec® N/DV
Die Tankbodenventile der Ventilreihe D-tec® zeichnen sich durch ihre hermetisch dichtende Stangenmembran aus.
Doppelkammerventile D-tec® D/DV
Doppelkammerventile der D-tec® Ventilbaureihe zeichnen sich durch die hermetische Abdichtung mittels Stangenmembran aus. Der Ventiltyp D/DV mit einer Sterilkammer (ISB).
