Absperrventile, Typen AVR, AVB, AVR/AVB auch mit elektrischem Antrieb
Absperrventile
GEA Absperrventile (AVR, AVB, AVR/AVB auch mit elektrischem Antrieb) sind für den Einsatz in industriellen Wärme- und Kältesystemen vorgesehen. Die Spindelabdichtung erfolgt entweder mit einer Schraubbuchse (Typ AVR) oder mittels Schraubbuchse und zusätzlichem Metallbalg (Typ AVB) für komplett hermetische Abdichtung. AVR/AVB mit elektrischem Antrieb werden mit einem Elektromotor betrieben, der mit der Spindel verbunden ist. Die Ventile können durch ein Handrad oder eine Knarre, befestigt an der Spindel, betätigt werden. Durch Drehung der Spindel im Uhrzeigersinn wird der Ventilteller auf den Ventilsitz abgesenkt und dadurch das Ventil geschlossen. Drehung der Spindel entgegen dem Uhrzeigersinn hebt den Ventilteller, wodurch das Ventil geöffnet wird. Absperrventile sollten nur in vollständig geöffneter oder geschlossener Stellung betrieben werden. Die Ventile sind mit einer Rückdichtung ausgestattet. Bei vollständig geöffnetem Ventil ist der Austausch der Schraubbuchse und der Dichtung möglich.

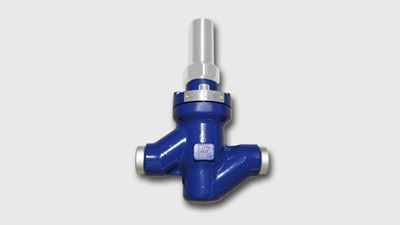

Shut-Off Valves type AVB
Technische Merkmale
- Erhältlich in Stahl oder Edelstahl
- Gehäusewerkstoff: Auswahl nach DIN EN 12284, AD-2000 Reihe W
- Betriebsmedien: Kältemittel nach EN 378 Teil 1, z.B. NH3, R22, R134a und Gemische mit Kältemaschinenöl; neutrale, gasförmige und flüssige Medien; Kühlsole auf Glycol-Basis
- Einbau in beliebiger Lage möglich
| AVB Absperrventile | AVR Absperrventile | AVR/AVB Absperrventile mit elektrischem Antrieb | |
| Material | Stahl oder nicht rostender Stahl | Stahl oder nicht rostender Stahl | Stahl oder nicht rostender Stahl |
| Nenngröße | DN 10-300 | DN 6-500 | DN 25-500 |
| Nenndruckniveau | PS 25, PS 40, PS 63, PS 160 | PS 25, PS 40 | PS 25, PS 40, PS 63, PS 160 |
| Temperaturbereich | -60 °C bis +150 °C | -60 °C bis +150 °C | -60 °C bis +150 °C |
| Temperaturbereich HT-Ventilserie | -10 °C bis +200 °C | -10 °C bis +200 °C | -10 °C bis +200 °C |
| Anschluss | Schweiß- und Flanschenden gemäß DIN und ANSI
Schraubenden Lötenden | Schweiß- und Flanschenden gemäß DIN und ANSI
Schraubenden Lötenden | Schweiß- und Flanschenden gemäß DIN und ANSI
|
| Sonstige | erhältlich mit Deckelverlängerung | erhältlich mit Deckelverlängerung | ausgerüstet mit elektrischem Antrieb |
