Vakuumtechnologie

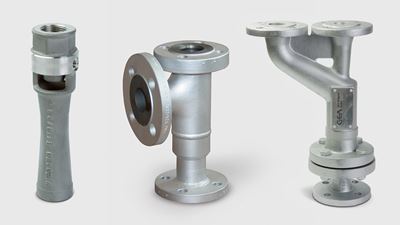

Dampfstrahl-Anwärmer
Dampfstrahl-Anwärmer basieren auf erprobter Strahlpumpentechnologie und werden oft zum direkten Aufheizen einer Flüssigkeit mit Dampf verwendet.
Anwendungen
Dampfstrahl-Anwärmer werden oft zum direkten Aufheizen einer Flüssigkeit mit Dampf verwendet. Das Dampfkondensat vermischt sich dabei mit der erwärmten Flüssigkeit.
Dampfstrahl-Anwärmer werden eingesetzt zum Bereiten von Heißwasser für die verschiedensten Zwecke, wie Fassspülwasser in Mälzereien, Warmwasser zum Beizen, Färben und Fetten in Gerbereien, für Waschund Baderäume und auch zum Erwärmen von Klärschlamm, Kocherlauge u. a. m.
Betriebsmodus
Man unterscheidet prinzipiell zwei verschiedene Bauformen, entsprechend dem jeweiligen Einsatzgebiet:
- Dampfstrahl-Anwärmer für Behälter (aw1)
- Dampfstrahl-Anwärmer zum Einbau in Rohrleitungen und für Durchfluss- und Umwälz-Aufheizsysteme:
- Typ „L“ (aw4)
- Typ „H“ (aw5)
- „System Ciba-Geigy“ (aw6)
Vorteile
- Geräuscharmer Betrieb
- Einfache Bauweise
- Keine beweglichen Teile
- Geringe Wartung
- Hohe Zuverlässigkeit
- Regulierbare Heizleistung

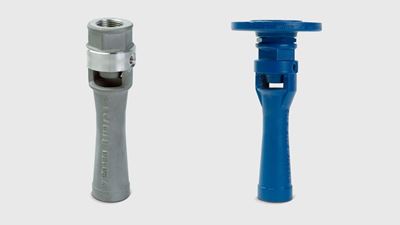

Für Behälter (aw1)
Dampfstrahl-Anwärmer des Typs aw1 basieren auf erprobter Strahlpumpentechnologie und werden oft zum Erwärmen von Flüssigkeiten aller Art in Behältern eingesetzt.Unsere Strahlpumpen sind zuverlässig und wartungsarm.Anwendungen
Dampfstrahl-Anwärmer werden oft zum Erwärmen von Flüssigkeiten aller Art in Behältern eingesetzt. Die Erwärmung erfolgt durch direkte Kondensation von Dampf.
Das Dampfkondensat vermischt sich dabei mit der Flüssigkeit.
Betriebsmodus
Der aus der Treibdüse austretende Dampfstrahl beschleunigt die in seiner Umgebung und in der Mischdüse befindliche Flüssigkeit und kondensiert.
Auf diese Weise entsteht eine geordnete Strömung. Der Behälterinhalt wird in Bewegung gesetzt und die an die Flüssigkeit übertragene Wärme im ganzen Behälter gleichmäßig verteilt.
Vorteile
- Keine beweglichen Teile
- Wartungsfrei
- Kann nahezu in allen Umgebungen installiert werden
- Schnelle und leichte Inbetriebnahme
- Bei geeigneter Materialwahl nahezu uneingeschränkte Lebensdauer
- Kann aus verschiedenen Materialien hergestellt werden
- Geringe Anschaffungskosten

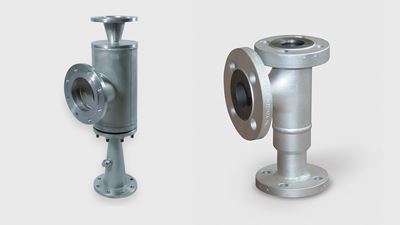

Typ "L" (aw4)
Dampfstrahl-Anwärmer des Typs "L" (aw4) basieren auf erprobter Strahlpumpentechnologie und werden oft in Durchfluss- und Umwälzheizungen eingesetzt.Unsere Strahlpumpen sind zuverlässig und wartungsarm.Anwendungen
Dampfstrahl-Anwärmer werden oft zum Erwärmen von Flüssigkeiten durch direkte Kondensation von Dampf genutzt. Das Dampfkondensat vermischt sich dabei mit der Flüssigkeit.
Dampfstrahl-Anwärmer des Typs "L" werden in Durchfluss- und Umwälzheizungen eingesetzt. Die erreichbare Erwärmung beträgt pro Durchgang max. 90 K.
Funktionsweise
Die Kondensationsdüse befindet sich im Inneren der Dampfstrahl-Anwärmer. Sie ist mit Bohrungen versehen, sodass der Dampf direkt in die zu erwärmende Flüssigkeit gelangt und kondensiert. Dies geschieht an der Stelle, an der die Flüssigkeit ihre höchste Geschwindigkeit hat, also im Bereich des niedrigsten Flüssigkeitsdruckes und der größten Turbulenz.
Im anschließenden Diffusor verringert sich die Geschwindigkeit wieder bei gleichzeitigem Druckanstieg.
Vorteile
- Keine beweglichen Teile
- Wartungsfrei
- Kann nahezu in allen Umgebungen installiert werden
- Schnelle und leichte Inbetriebnahme
- Bei geeigneter Materialwahl nahezu uneingeschränkte Lebensdauer
- Kann aus verschiedenen Materialien hergestellt werden
- Geringe Anschaffungskosten

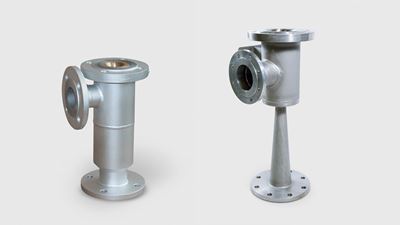

Typ "H" (aw5)
Dampfstrahl-Anwärmer des Typs "H" (aw5) basieren auf erprobter Strahlpumpentechnologie und werden oft in Durchfluss- und Umwälzheizungen eingesetzt.Unsere Strahlpumpen sind zuverlässig und wartungsarm.Anwendungen
Dampfstrahl-Anwärmer des Typs H werden in Durchfluss- und Umwälzheizungen verwendet:
- Erwärmung um maximal 30 K pro Durchgang
- Dampfstrom-Regelbereich bis max. ca. 5:1
Betriebsmodus
Die Kondensationsdüse befindet sich im Inneren der Dampfstrahl-Anwärmer. Sie ist mit Bohrungen versehen, sodass der Dampf direkt in die zu erwärmende Flüssigkeit gelangt und kondensiert. Dies geschieht an der Stelle, an der die Flüssigkeit ihre höchste Geschwindigkeit hat, also im Bereich des niedrigsten Flüssigkeitsdruckes und der größten Turbulenz.
Im anschließenden Diffusor verringert sich die Geschwindigkeit wieder bei gleichzeitigem Druckanstieg.
Vorteile
- Keine beweglichen Teile
- Wartungsfrei
- Kann nahezu in allen Umgebungen installiert werden
- Schnelle und leichte Inbetriebnahme
- Bei geeigneter Materialwahl nahezu uneingeschränkte Lebensdauer
- Kann aus verschiedenen Materialien hergestellt werden
- Geringe Anschaffungskosten

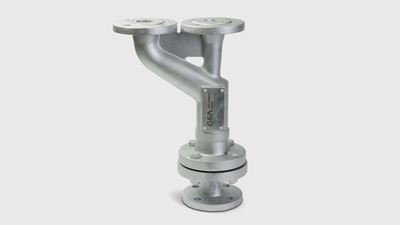

"Ciba-Geigy" (aw6)
Dampfstrahl-Anwärmer des Typs "Ciba-Geigy" (aw6) basieren auf erprobter Strahlpumpentechnologie und werden of in Durchfluss- und Umwälzheizungen eingesetzt.StrahlpumpenAnwendungen
Dampfstrahl-Anwärmer werden zum direkten Aufheizen einer Flüssigkeit mit Heizdampf verwendet.
Dampfstrahl-Anwärmer des Typs "System Ciba-Geigy" werden in Durchfluss- und Umwälzheizungen und bei Batch-Prozessen eingesetzt.
Betriebsmodus
- Durchflussströme von 2-700 m³/h
- Erwärmung pro Durchgang um max. 30 K
- Regelbereich der Wärmeleistung bis 200:1
- Aufheizung bis ca. 5 °C unterhalb der Sattdampftemperatur des Heizdampfes
Vorteile
- Keine beweglichen Teile
- Wartungsfrei
- Kann nahezu in allen Umgebungen installiert werden
- Schnelle und leichte Inbetriebnahme
- Bei geeigneter Materialwahl nahezu uneingeschränkte Lebensdauer
- Kann aus verschiedenen Materialien hergestellt werden
- Geringe Anschaffungskosten
Downloads
Verwandte Produkte
Regelbare Strahlpumpen
Regelbare Strahlpumpen basieren auf bewährten Strahlpumpentechnologien und werden häufig für die Wärmerückgewinnung eingesetzt.
Dampfstrahl-Ventilator
Dampfstrahl-Ventilatoren basieren auf bewährten Strahlpumpentechnologien und werden häufig eingesetzt, um Luft, Gase und Dämpfe zu fördern.
Ejektortestanlage in der Forschungsprüfanstalt in Karlsruhe
Mit modernsten Pilotanlagen und Prüfständen ist unsere Forschungsprüfanstalt optimal für Tests auf dem Gebiet von Strahlpumpen und Vakuumsystemen ausgerüstet.

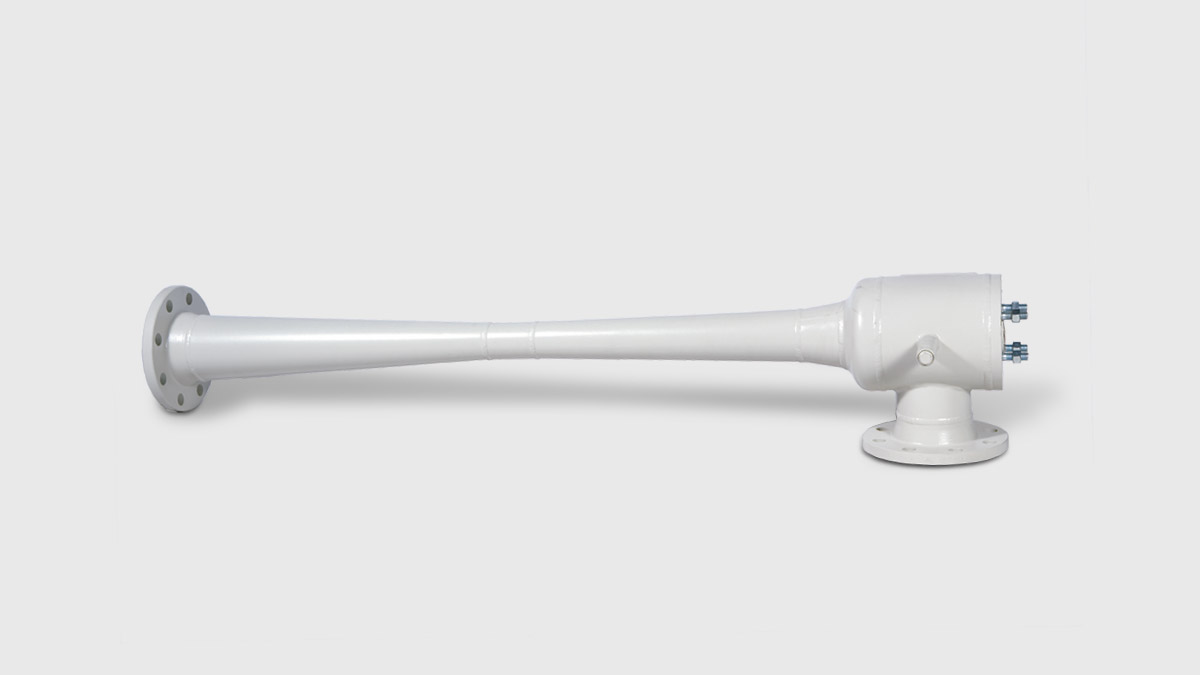

Gasstrahl-Ventilator
