Aseptomag® Ventilserie
Probenahmeventile Aseptomag® PV
Aseptomag® Probenahmeventile werden für die sichere Probenahme aus UltraClean- und aseptischen Prozessanlagen verwendet.
Hauptkomponenten

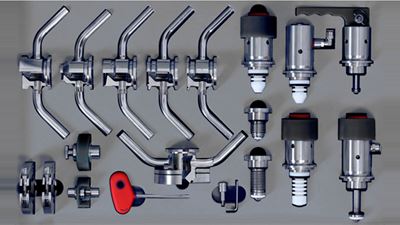

Probenahmeventile Aseptomag® PV – Portfolio
Gehäuse
Gehäuse für Probenahmeventile sind als eine geschweißte, geschraubte oder geklemmte Komponente in verschiedenen Ausführungen und Größen erhältlich. Außerdem können alle Gehäuse mit zwei oder drei Verbindungsanschlüssen ausgeführt werden. Der dritte Verbindungsanschluss wird primär für die Dampfzufuhr verwendet.
Innenteil

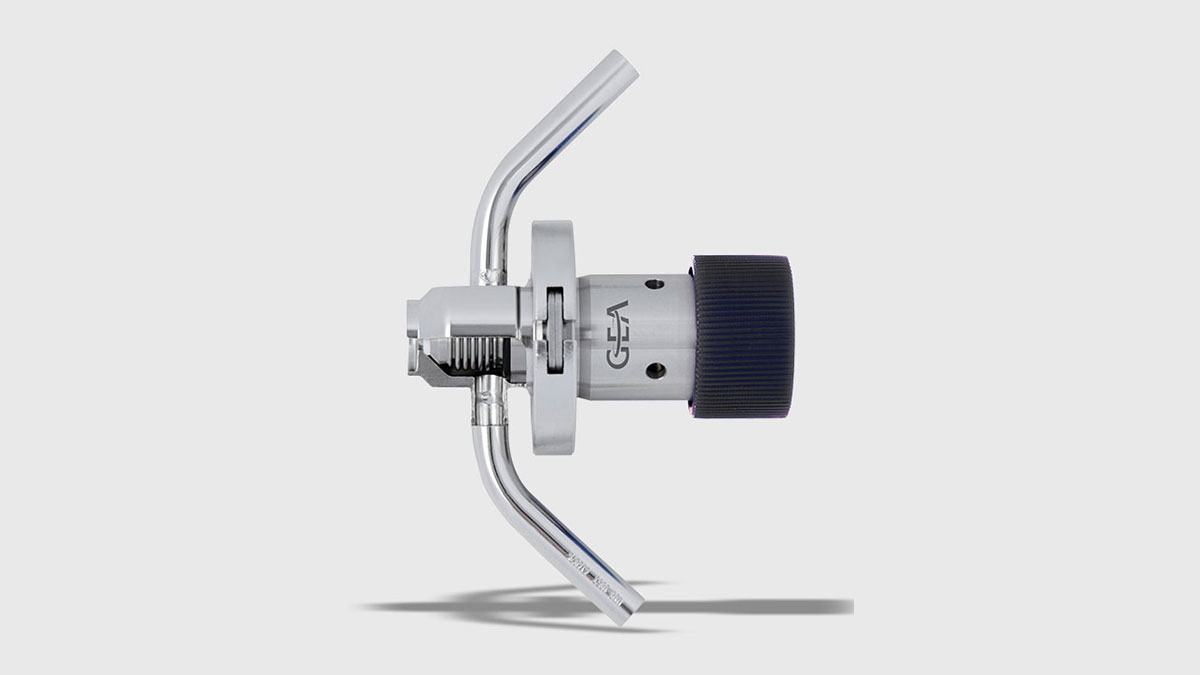

Das Innenteil ist als Edelstahl- oder PTFE-Balg erhältlich. Bei PTFE-Bälgen ist die Dichtung des Ventilsitzes voll in den Balgteil integriert, während Edelstahlbälge standardmäßig über eine aufgeschrumpfte PTFE-Dichtung verfügen. Zusätzlich zur aseptischen Ausführung mit Bälgen als hermetisches Dichtungselement ermöglicht die modulare Struktur des Ventils außerdem die Ausführung des Innenteils ohne hermetische Abdichtung zur Atmosphäre.
Antrieb
Aseptomag® Probenahmeventile bieten zahlreiche Antriebsoptionen. Neben verschiedenen manuell mit Handrad oder Hebel betätigten Antrieben ist auch eine pneumatische Ausführung verfügbar. Optional können Probenahmeventile auch mit Antrieben ausgestattet werden, die beides, eine manuelle und eine pneumatische Betätigung erlauben.
Klemmverbindung
Dank ihrer soliden Konstruktion ermöglicht die GEA Aseptomag Klemmverbindung einen druckstabilen und sicheren Anschluss an die Hauptkomponenten. Das spezielle Design bestehend aus zwei Bauteilen ermöglicht eine servicefreundliche Handhabung auch bei beengten Platzverhältnissen.
Rückmeldesystem
Mit einem pneumatischen Antrieb ausgestattetes Probenahmeventile bietet die Option eines offenen Rückmeldesystems für M8-Näherungsschalter oder können mit einem T.VIS® V-1 ausgerüstet werden, indem ein Adaptersatz verwendet wird. Spezielle Rückmeldeoptionen für Ventilkonfigurationen mit anderen Antriebstypen sind auf Anfrage erhältlich.
Technische Daten der Standardausführung
| Element | Wert |
| Nenndruck | 10 bar |
| Schließdruck | ca. 6 bar |
| Steuerluftdruck | 6 bar |
| Hermetisches Dichtungselement | Edelstahlbälge |
| Material der Ventilsitzdichtung | PTFE |
| Gehäusedichtung | EPDM |
| Oberflächenqualität im Produktbereich | Ra ≤ 0,8 |
| Werkstoff im Produktbereich | AISI 316L / AISI 316Ti |
| Max. Betriebstemperatur | 135 °C (275 °F) |
| Max. Sterilisationstemperatur | 150 °C (302 °F) für max. 30 Min. |
Aseptomag® Ventilserie
Aseptomag® Ventiltechnologie

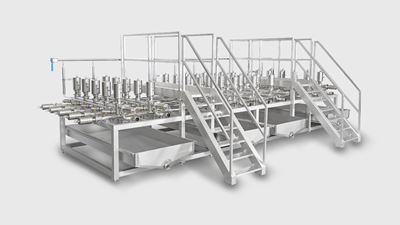

Doppelkammerventil Aseptomag® DK – Ventilmatrix
Aseptische Faltenbalgventile zeichnen sich durch ihre kompromisslose hermetische Abdichtung des Ventilschafts aus, wodurch Kontaminationsrisiken minimiert und Detektionsmöglichkeiten maximiert werden. Die Aseptomag® Ventilserie ist in Bezug auf aseptische Prozesse gleichwertig zur hygienischen VARIVENT® Ventilserie und bietet sämtliche Optionen, von Absperr- und Bodensitzventilen bis zu vermischungssicheren und Probenahmeventilen. Die Ventile erfüllen die höchsten erforderlichen Hygienestandards, wie die EHEDG und 3-A Standards. Dank ihrer modularen Struktur kann die Aseptomag® Ventilserie auch mit individuellen Ventillösungen nach Kundenbedarf an spezielle Prozessanforderungen angepasst werden (höhere Schließdrücke, Sondermaterialien, spezielles Design usw.). Die Aseptomag® Ventile könne mit T.VIS® Steuerköpfen ausgestattet werden und daher nahtlos in eine automatisierte Prozessanlage integriert werden.
Aseptische Anwendungen
Für aseptische Prozesse wurden die folgenden Bereiche berücksichtigt: Produktsterilisation, Förderung und Aufrechterhaltung der Sterilität sowie Abfüllung unter sterilen Bedingungen. Aseptische Prozesse ergeben qualitativ hochwertigere Produkte und/oder längere Haltbarkeit, produziert für bestimmte Verbrauchergruppen. Neben den klassischen UHT-Milchprodukten zählen auch medizinische Ernährung, Babynahrung, aseptisch hergestellte Getränke und Anwendungen im Bereich der Biotechnologie zu dieser Hygieneklasse.
Aseptomag® auf einen Blick
- Hermetische Abdichtung durch Edelstahlbälge
- Kompromisslose Detektionsmöglichkeiten
- Höchster aseptischer Standard
- Einfache und sichere Wartung
Aseptomag® Ventiltypen und -größen
| Ventiltyp | Metrisch | Außendurchmesser Zoll |
| Absperrventile Aseptomag® AV | DN 15 – DN 150 | 0,75” – 6” |
| Absperrventile Aseptomag® AVBS | DN 15 – DN 150 | 0,75” – 6” |
| Umschaltventile Aseptomag® UV | DN 15 – DN 100 | 0,75” – 4” |
| Abfüllventile Aseptomag® AF | DN 25 – DN 100 | 1” – 4” |
| Regelventile Aseptomag® RV | DN 15 – DN 100 | 0,75” – 4” |
| Regelventile Aseptomag® RVIN | DN 25 – DN 65 | 1” – 2,5” |
| Gegendruckventile Aseptomag® GD | DN 15 – DN 150 | 0,75” – 6” |
| Absperrventile Aseptomag® AMV | DN 06 – DN 10 | 0,25” – 0,5” |
| Leckageventile Aseptomag® LV | DN 25 – DN 100 | 1” – 4” |
| Leckageventile Aseptomag® LVBS | DN 25 – DN 100 | 1” – 4” |
| Leckageventile Aseptomag® ADV | DN 25 – DN 100 | 1” – 4” |
| Doppelkammerventile Aseptomag® DK | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® DKBS | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® DDK | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® AXV | DN 25 – DN 150 | 1” – 6” |
| Probenahmeventile Aseptomag® PV | DN 10 – DN 15 | 0,5” – 0,75” |
| Dampfeinlassventile Aseptomag® DE | DN 25 – DN 40 | 1” – 1,5” |
| * Zusätzliche Ventilgrößen und Anschlussstandards (z. B. ISO) auf Anfrage erhältlich | ||
