Aseptomag® Ventilserie
Abfüllventile Aseptomag® AF
Die Aseptomag® Absperrventile werden für die kontrollierte Öffnung und Schließung von Rohrleitungen in UltraClean- und aseptischen Prozessanlagen eingesetzt. Dank des erweiterten Designs der Bälge eignet sich das Abfüllventil AF optimal für Anwendungen mit hohen Schaltfrequenzen.
Hauptkomponenten
Gehäuse
Das Gehäuse der Bodensitzausführung ist mit zwei oder drei Anschlüssen verfügbar. Die Ventile werden standardmäßig mit herkömmlichen Stumpfnähten hergestellt. Verschiedene Anschlussgrößen sowie verschiedene aseptische Leitungsanschlüsse sind auf Anfrage erhältlich.
Innenteil
Das Innenteil ist mit einer aufgeschrumpften oder verschraubten Ventilsitzdichtung verfügbar. Abgesehen vom Standard-Dichtungsmaterial Tefasep® stehen auch andere Dichtungswerkstoffe wie PTFE und EPDM zur Verfügung.
Antrieb
Die Standardausführung des pneumatischen Antriebs ist als federschließend/luftöffnend (NC) konzipiert. Der Antrieb kann außerdem als luftschließend/federöffnend (NO) ausgeführt werden.
Klemmverbindung
Dank ihrer soliden Konstruktion ermöglicht die Klemmverbindung einen druckstabilen und sicheren Anschluss an die Hauptkomponenten. Das spezielle Design mit drei Segmenten ermöglicht eine servicefreundliche Handhabung des Bauteils auch bei beengten Platzverhältnissen.
Rückmeldesysteme
Aseptische Abfüllventile können standardmäßig entweder mit offenen oder mit T.VIS®-Rückmeldesystemen ausgestattet sein. Rückmeldesysteme von anderen Anbietern können über eigens konzipierte Adapter montiert werden.
Technische Daten der Standardausführung
| Element | Wert |
| Nenndruck | 10 bar |
| Schließdruck | ca. 6 bar (abhängig von der Ventilgröße) |
| Steuerluftdruck | 6 bar |
| Hermetisches Dichtungselement | Edelstahlbälge |
| Material der Ventilsitzdichtung | Tefasep® |
| Gehäusedichtung | Silikon |
| Oberflächenqualität im Produktbereich | Ra ≤ 0,8 |
| Werkstoff im Produktbereich | AISI 316L / AISI 316Ti |
| Max. Betriebstemperatur | 150 °C (302 °F) |
| Max. Sterilisationstemperatur | 160 °C (320 °F) für max. 30 Min. |
Höhere Schließdrücke, andere Materialien, bessere Oberflächenqualitäten und höhere Betriebstemperaturen sind auf Anfrage verfügbar.
Aseptomag® Ventilserie
Aseptomag® Ventiltechnologie

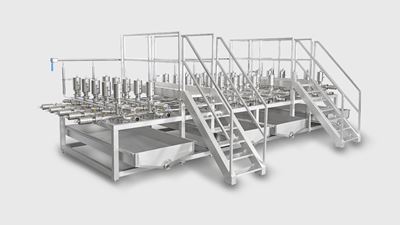

Doppelkammerventil Aseptomag® DK – Ventilmatrix
Aseptische Faltenbalgventile zeichnen sich durch ihre kompromisslose hermetische Abdichtung des Ventilschafts aus, wodurch Kontaminationsrisiken minimiert und Detektionsmöglichkeiten maximiert werden. Die Aseptomag® Ventilserie ist in Bezug auf aseptische Prozesse gleichwertig zur hygienischen VARIVENT® Ventilserie und bietet sämtliche Optionen, von Absperr- und Bodensitzventilen bis hin zu vermischungssicheren und Probenahmeventilen. Die Ventile erfüllen die höchsten erforderlichen Hygienestandards, wie die EHEDG und 3-A Standards. Dank ihrer modularen Struktur kann die Aseptomag® Ventilserie auch mit individuellen Ventillösungen nach Kundenbedarf an spezielle Prozessanforderungen angepasst werden (höhere Schließdrücke, Sondermaterialien, spezielles Design usw.). Die Aseptomag® Ventile könne mit T.VIS® Steuerköpfen ausgestattet werden und daher nahtlos in eine automatisierte Prozessanlage integriert werden.
Aseptische Anwendungen
Für aseptische Prozesse wurden die folgenden Bereiche berücksichtigt: Produktsterilisation, Förderung und Aufrechterhaltung der Sterilität sowie Abfüllung unter sterilen Bedingungen. Aseptische Prozesse ergeben qualitativ hochwertigere Produkte und/oder längere Haltbarkeit, produziert für bestimmte Verbrauchergruppen. Neben den klassischen UHT-Milchprodukten zählen auch medizinische Ernährung, Babynahrung, aseptisch hergestellte Getränke und Anwendungen im Bereich der Biotechnologie zu dieser Hygieneklasse.
Aseptomag® auf einen Blick
- Hermetische Abdichtung durch Edelstahlbälge
- Kompromisslose Detektionsmöglichkeiten
- Höchster aseptischer Standard
- Einfache und sichere Wartung
Nennweiten *
| Ventiltyp | Metrisch | Außendurchmesser Zoll |
| Absperrventile Aseptomag® AV | DN 15 – DN 150 | 0,75” – 6” |
| Absperrventile Aseptomag® AVBS | DN 15 – DN 150 | 0,75” – 6” |
| Umschaltventile Aseptomag® UV | DN 15 – DN 100 | 0,75” – 4” |
| Absperrventile Aseptomag® AF | DN 25 – DN 100 | 1” – 4” |
| Regelventile Aseptomag® RV | DN 15 – DN 100 | 0,75” – 4” |
| Regelventile Aseptomag® RVIN | DN 25 – DN 65 | 1” – 2,5” |
| Gegendruckventile Aseptomag® GD | DN 15 – DN 150 | 0,75” – 6” |
| Absperrventile Aseptomag® AMV | DN 06 – DN 10 | 0,25” – 0,5” |
| Leckageventile Aseptomag® LV | DN 40 – DN 100 | 1,5” – 4” |
| Leckageventile Aseptomag® DT | DN 40 – DN 100 | 1,5” – 4” |
| Leckageventile Aseptomag® ADV | DN 25 – DN 100 | 1” – 4” |
| Doppelkammerventile Aseptomag® DK | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® DKBS | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® DDK | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® AXV | DN 25 – DN 150 | 1” – 6” |
| Probenahmeventile Aseptomag® PV | DN 10 – DN 15 | 0,5” – 0,75” |
| Dampfeinlassventile Aseptomag® DE | DN 25 – DN 40 | 1” – 1,5” |
| * Zusätzliche Ventilgrößen und Anschlussstandards (z. B. ISO) auf Anfrage erhältlich | ||
