Aseptomag® Ventilserie
Absperrventile Aseptomag® AMV
Die Aseptomag® Absperrventile werden für die überwachte Öffnung und Schließung von Leitungen in UltraClean- und aseptischen Prozessanlagen eingesetzt. Dank des kompakten Designs eignet sich der Typ AMV ideal für Anwendungen mit kleinen Nennweiten wie z. B. Pilotanlagen.

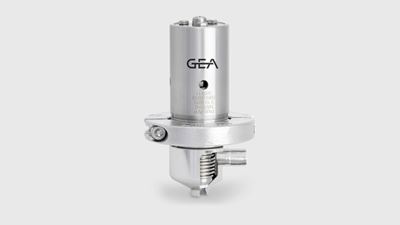

Absperrventil Aseptomag® AMV – Standardausführung
Hauptkomponenten
Gehäuse
Gehäuse für Miniventile sind mit zwei oder drei Anschlüssen verfügbar. Die Ventile werden mit herkömmlichen Stumpfnähten hergestellt. Verschiedene aseptische Rohranschlüsse sind auf Anfrage erhältlich.
Innenteil
Der Innenteil ist mit einem Edelstahl- oder PTFE-Balg erhältlich. Bei PTFE-Bälgen ist die Dichtung des Ventilsitzes voll in den Balgteil integriert, während Edelstahlbälge standardmäßig über eine aufgeschrumpfte PTFE-Dichtung verfügen. Zusätzlich zu diesem Dichtungsmaterial sind auch Ventilsitzdichtungen aus EPDM verfügbar.
Antrieb
Die Miniventile sind standardmäßig mit einem federschließenden/luftöffnenden (NC) pneumatischen Antrieb ausgestattet. Andere Optionen sind auf Anfrage erhältlich.
Klemmverbindung
Dank seiner soliden Konstruktion ermöglicht die Klemmverbindung einen druckstabilen und sicheren Anschluss an die Hauptkomponenten. Das spezielle Design mit zwei Komponenten ermöglicht eine servicefreundliche Handhabung des Bauteils auch bei beengten Platzverhältnissen.
Rückmeldesystem
Aseptische Miniventile können mit einem offenem Rückmeldesystem (M8) oder, unter Verwendung eines speziellen Adapters, mit einem T.VIS®-Steuerkopf ausgestattet werden.
Technische Daten der Standardausführung
| Element | Wert |
| Nenndruck | 10 bar |
| Schließdruck | ca. 6 bar (abhängig von der Ventilgröße) |
| Steuerluftdruck | 6 bar |
| Hermetisches Dichtungselement | Edelstahlbälge |
| Material der Ventilsitzdichtung | PTFE |
| Gehäusedichtung | EPDM |
| Oberflächenqualität im Produktbereich | Ra ≤ 0,8 |
| Werkstoff im Produktbereich | AISI 316L / AISI 316Ti |
| Max. Betriebstemperatur | 150 °C (302 °F) |
| Max. Sterilisationstemperatur | 160 °C (320 °F) für max. 30 Min. |
Höhere Schließdrücke, andere Materialien, bessere Oberflächenqualitäten und höhere Betriebstemperaturen sind auf Anfrage verfügbar.
Aseptomag® Ventilserie
Aseptomag® Ventiltechnologie

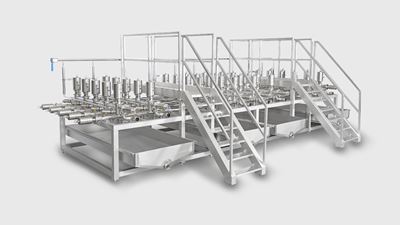

Doppelkammerventil Aseptomag® DK – Ventilmatrix
Aseptische Faltenbalgventile zeichnen sich durch ihre kompromisslose hermetische Abdichtung des Ventilschafts aus, wodurch Kontaminationsrisiken minimiert und Detektionsmöglichkeiten maximiert werden. Die Aseptomag® Ventilserie ist in Bezug auf aseptische Prozesse gleichwertig zur hygienischen VARIVENT® Ventilserie und bietet sämtliche Optionen, von Absperr- und Bodensitzventilen bis zu vermischungssicheren und Probenahmeventilen. Die Ventile erfüllen die höchsten erforderlichen Hygienestandards, wie die EHEDG und 3-A Standards. Dank ihrer modularen Struktur kann die Aseptomag® Ventilserie auch mit individuellen Ventillösungen nach Kundenbedarf an spezielle Prozessanforderungen angepasst werden (höhere Schließdrücke, Sondermaterialien, spezielles Design usw.). Die Aseptomag® Ventile könne mit T.VIS® Steuerköpfen ausgestattet werden und daher nahtlos in eine automatisierte Prozessanlage integriert werden.
Aseptische Anwendungen
Für aseptische Prozesse wurden die folgenden Bereiche berücksichtigt: Produktsterilisation, Förderung und Aufrechterhaltung der Sterilität sowie Abfüllung unter sterilen Bedingungen. Aseptische Prozesse ergeben qualitativ hochwertigere Produkte und/oder längere Haltbarkeit, produziert für bestimmte Verbrauchergruppen. Neben den klassischen UHT-Milchprodukten zählen auch medizinische Ernährung, Babynahrung, aseptisch hergestellte Getränke und Anwendungen im Bereich der Biotechnologie zu dieser Hygieneklasse.
Aseptomag® auf einen Blick
- Hermetische Abdichtung durch Edelstahlbälge
- Kompromisslose Detektionsmöglichkeiten
- Höchster aseptischer Standard
- Einfache und sichere Wartung
Nennweiten *
| Ventiltyp | Metrisch | Außendurchmesser Zoll |
| Absperrventile Aseptomag® AV | DN 15 – DN 150 | 0,75” – 6” |
| Absperrventile Aseptomag® AVBS | DN 15 – DN 150 | 0,75” – 6” |
| Umschaltventile Aseptomag® UV | DN 15 – DN 100 | 0,75” – 4” |
| Abfüllventile Aseptomag® AF | DN 25 – DN 100 | 1” – 4” |
| Regelventile Aseptomag® RV | DN 15 – DN 100 | 0,75” – 4” |
| Regelventile Aseptomag® RVIN | DN 25 – DN 65 | 1” – 2,5” |
| Gegendruckventile Aseptomag® GD | DN 15 – DN 150 | 0,75” – 6” |
| Absperrventile Aseptomag® AMV | DN 06 – DN 10 | 0,25” – 0,5” |
| Leckageventile Aseptomag® LV | DN 40 – DN 100 | 1,5” – 4” |
| Leckageventile Aseptomag® DT | DN 40 – DN 100 | 1,5” – 4” |
| Leckageventile Aseptomag® ADV | DN 25 – DN 100 | 1” – 4” |
| Doppelkammerventile Aseptomag® DK | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® DKBS | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® DDK | DN 25 – DN 150 | 1” – 6” |
| Doppelkammerventile Aseptomag® AXV | DN 25 – DN 150 | 1” – 6” |
| Probenahmeventile Aseptomag® PV | DN 10 – DN 15 | 0,5” – 0,75” |
| Dampfeinlassventile Aseptomag® DE | DN 25 – DN 40 | 1” – 1,5” |
| * Zusätzliche Ventilgrößen und Anschlussstandards (z. B. ISO) auf Anfrage erhältlich | ||
