VESTA® Ventilserie
Tankbodenventile VESTA® H_A/T
VESTA® Tankbodenventile werden zur kontrollierten Absperrung von flüssigen Medien zum Behälter verwendet. Die Positionierung erfolgt üblicherweise an der niedrigsten Stelle eines Behälters, obwohl das Ventil auch vollständig abgelassen werden kann, wenn es horizontal installiert wird.
Das Ventil zeichnet sich durch sein flächenbündiges Design aus, wodurch die Entstehung von Sümpfen beseitigt wird. Das totraumfreie Design ermöglicht die vollständige Entleerung des Behälters und eine optimale CIP/SIP-Reinigung. Das robuste Design des Gehäuses (bzw. des Gehäuseanschlussflansches) ermöglicht die nahtlose Integration in Prozesse.
VESTA® Tankbodenventile können außerdem mit einem Seitenventil ausgeführt werden. Diese Option besticht durch ihr kompaktes Design und ihre ideale Reinigungsmöglichkeit, die wesentlich zur Prozessoptimierung beiträgt. Das Seitenventil kann zur CIP/SIP-Zufuhr wie auch zum Ablassen verwendet werden.
Hauptkomponenten
Gehäuse
Die Gehäuse für die VESTA® Tankbodenventile sind mit zwei oder drei Prozessanschlüssen verfügbar. Die Gehäuse werden aus einem soliden Block Edelstahl gefertigt. Die zwei verfügbaren Optionen sind ein einteiliges, mit einem Einschweißflansch kombiniertes Gehäuse oder ein Gehäuse mit Losflansch. Die Losflanschausführung besteht aus zwei Teilen, die mit vier Schrauben verbunden werden und zusätzlich mit einem O-Ring abgedichtet sind.
VESTA® Tankbodenventile mit CIP/SIP Seitenventil: Der Ventilsitz des Seitenventils ist direkt in die Seitenwand des Tankbodengehäuses integriert. Daher kann der zusätzliche seitliche Zugang totraumfrei abgedichtet werden.
Innenteil
Die PTFE-Bälge für die VESTA® Tankbodenventile werden für alle Ventilgrößen mit einer flachen Sitzfläche ausgeführt. Sie unterscheiden sich durch ihren am Sitzbereich verlängerten Kegel von anderen VESTA® Ventiltypen.
VESTA® Tankbodenventile mit CIP/SIP Seitenventil: Der PTFE-Balg für das Seitenventil wird immer mit einer flachen Sitzfläche ausgeführt und somit verfügt der Faltenbalg, aufgrund der Gehäusetiefe, über einen verlängerten Kegel. Insgesamt sind die Faltenbälge daher etwas länger als die vom VESTA® Absperrventil und Ventilblock.
Antrieb
Die Antriebe können pneumatisch oder manuell betätigt werden. Die manuelle Version ist aus Kunststoff hergestellt. Pneumatische Antriebe sind aus Kunststoff oder Edelstahl erhältlich, und die Ruhelage (normalerweise geschlossen oder normalerweise offen) kann einfach umgekehrt werden.
Steuer- und Rückmeldesysteme
Pneumatische Antriebe sind standardmäßig mit einer visuellen Anzeige erhältlich. Alternativ dazu kann die visuelle Anzeige durch ein offenes Rückmeldesystem ersetzt oder gar eine passende Adapterplatte mit einem T.VIS® Steuerkopf in verschiedenen Ausführungen verwendet, werden.
Technische Daten der Standardausführung
| Element | Wert |
| Nenndruck | 10 bar |
| Steuerluftdruck | Antrieb NC – min. 5 bar, max. 10 bar Antrieb NO – min. 5 bar, max. 6 bar |
| Hermetisches Dichtungselement | PTFE-Bälge |
| Oberflächenqualität im Produktbereich | Ra ≤ 0,8 |
| Werkstoff im Produktbereich | AISI 316L |
| Max. Betriebstemperatur | + 135 °C |
| Max. Sterilisationstemperatur | + 150° für 60 Min. |
VESTA® Ventilserie
VESTA® Sterilventile

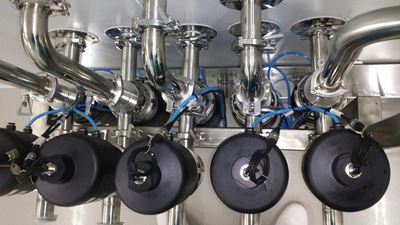

Absperrventil VESTA® H_A – Medienverteilung mit Tri-Clamp Verbindung
Dank der hermetischen Abdichtung des Ventilschafts mit PTFE-Bälgen bieten die VESTA® Sterilventile eine maximale Isolierung der Prozesslinie und tragen zur Sicherheit der Produkte und Prozesse der Kunden bei.
Die VESTA® Ventilserie wurde speziell zur Erfüllung der höchsten Anforderungen an sterile Prozesse in der pharmazeutischen, biotechnologischen und kosmetischen Industrie entwickelt. Das Ventilprogramm bietet alles, was zur optimalen Versorgung dieser Industriebereiche erforderlich ist. Das Angebot an hochwertigen Ventilen besteht aus verschiedenen Ventiltypen. Dank des modularen Aufbaus können die Ventile auch kundenspezifisch an spezielle Prozessbedingungen angepasst werden und alle behördlichen Anforderungen.
Unter Verwendung der T.VIS® Steuerköpfe können die VESTA® Ventile nahtlos in eine automatisierte Prozessanlage integriert werden.
PTFE-Bälge als Kernelement

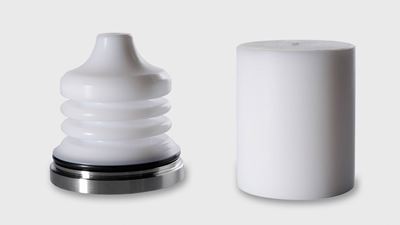

VESTA® - PTFE-Bälge
Ein einteiliger PTFE-Balg aus dem Material TFM1705 ist das Kernelement der VESTA® Sterilventile. Neben seiner hervorragenden chemischen Beständigkeit gegen nahezu alle Medien entspricht TFM 1705 auch allen relevanten Standards für die pharmazeutische Industrie, wie z. B. FDA 21 CFR 177.1550 und USP Class VI. Die hochwertige Oberflächenbeschaffenheit (Ra ≤ 0,8 μm), die nahtlose und hermetische Abdichtung sowie das CIP/SIP-optimierte Design sind weitere herausragende Eigenschaften. Das patentierte Balgabdichtungskonzept trennt den produktberührten Bereich in allen Prozessschritten sicher von der Atmosphäre und dichtet den Ventilsitz zusätzlich ab.
VESTA® auf einen Blick
- Optimierter Durchfluss und totraumfreies Design
- Optimierte CIP/SIP-Reinigungsmöglichkeit
- Hermetische Abdichtung der produktberührten Bereiche durch PTFE-Bälge
- Definierte Dichtungsvorspannung durch metallischen Anschlag
- Ventil entspricht den EHEDG-Designrichtlinien
- Selbsthemmende Nutmutterverbindung
- Sichere und einfache Wartung
Übersicht *
| Ventiltyp | Metrisch | Außendurchmesser Zoll | ISO |
| Absperrventile | DN 10 – DN 65 | 0,5” – 3” | ISO 13.5 – ISO 76.1 |
| Absperrventile - abgestuft | DN 10 – DN 65 | 0,5” – 3” | ISO 13.5 – ISO 76.1 |
| Tankbodenventile | DN 10 – DN 65 | 0,5” – 3” | ISO 13.5 – ISO 76.1 |
| Ventilblöcke | DN 10 – DN 65 | 0,5” – 3” | ISO 13.5 – ISO 76.1 |
| Probenahmeventile | DN 10 – DN 15 | 0,5” – 0,75” | ISO 13.5 – ISO 17.2 |
| * Zusätzliche Ventilgrößen auf Anfrage erhältlich | |||
